A. INTRODUCERE
hWTools este un utilitar destinat pentru lansarea și executarea unor funcții Windows din programe HAMOR Soft. Situații în care hWTools se folosește cu succes în combinație cu programele HAMOR Soft: -tipărire în mod unitar pe imprimate Windows și DOS (Esc/P, PCL etc.) -lansare în execuție programe de tipărire documente (hPRINT-facturi, avize, hOP-ordine de plata), -transmitere liste, documente prin e-mail (cu hMail), -lansare în execuție diverse programe Windows, -lansare documente htm, doc, xls, -redenumire fișier cu nume scurt în fișiere cu nume lung. hWTools este un program Windows, poate fi utilizat sub sistemele de operare Windows desktop: '98, ME, 2000, XP, Vista și server: 2003, 2008. Utilitarul asigură un canal centralizat pentru executarea unor funcții Windows și se poate folosi avantajos în rețele de sisteme de operare hibride. hWTools V3 este versiunea extinsă a programului hWPrint V2, include toate funcțiile hWPrint V2 si în plus poate lansa diverse programe Windows. Cu hWTools V4 se pot tipări imagini și se pot tipări caractere semigrafice pe imprimante windows. hWTools acceptă la intrare două tipuri de fișiere: - fișier de comenzi care conține informațiile necesare pentru lansarea, executarea unei acțiuni în Windows inițiat de un program HAMOR, - listă creată de programe HAMOR Soft. hWTools este un program Win32 care imprimă fișiere text într-un mediu Windows, care la rândul lor pot fi: - liste text destinate imprimantelor Esc/P, PCL care conțin secvențele Esc, precedate eventual de specificarea imprimantei fizice pe care urmează să fie tipărite, - liste text destinate imprimantelor Windows care conțin secvențe Esc specifice lui hWTools (vezi Descriere limbaj de comandă hWTools). Ambele categorii de liste enumerate mai sus sunt suportate de subsistemul de listare din programele HAMOR Soft și astfel, cu toate executabilele existente puteți tipări pe imprimante Windows, acest lucru fiind transparent pentru utilizator. Destinația imprimării poate fi o imprimantă care tipărește în mod Esc/P, PCL sau o imprimantă Windows. Imprimanta poate fi locală sau de rețea. hWTools poate fi rulat în mod comandă sau în regim de spooler (vezi Moduri de utilizare). Configurația minimă recomandată: Pentium cu 32 Mb cu sistemul de operare Windows instalat ('95,'98,ME,NT,2000,XP,Vista).Licență, drepturi de utilizare
hWTools este un utilitar, care extinde funcționalitățile programelor HAMOR Soft, prin urmare autorul acordă dreptul de utilizare numai împreună cu pachetele de programe HAMOR Soft, utilizatorul trebuie să fie în posesia unei licențe de utilizare validă a programului HAMOR Soft, împreună cu care este utilizat hWTools. Începând cu versiunea V4, hWtools se poate utiliza numai în posesia licenței pentru hMENU V2 sau mai mare.Conținutul pachetului hWTools
hWTools este furnizat fie ca utilitar inclus în pachetele HAMOR Soft, fie ca upgrade de utilitare HAMOR Soft, împreună cu hMENU V2. După instalare, mediul HAMOR Soft necesar pentru hWtools arată astfel: INS\UTIL_W_1.00A\EXE - executabile, \citeste.txt - instrucțiuni pentru instalare și implementare, hMAIL - utilitar pentru transmitere e-mail, hOP - utilitar pentru tiparire formulare model "Ordin de Plata Trezorerie" sau "Foaie de Varsamant", DOC\Hwtools - documentație electronica, hWTools.htm PDF - catalog pentru liste pdf, SPOOL - catalog spooler, TMP\TMP_CAT\ - pachet upgrade a bazelor de date, prts.dbf,.dbt - tipuri de imprimante, hWTools.exe - programul executabil al utilitarului, hWToolsS.bat - bat pentru activare hWtools în regim spooler, hMET2UP - utilitar upgrade, print.bat - batch pentru imprimare paralelă În prts.dbf,.dbt furnizăm "tipuri de imprimante" generice pentru Windows: WIS-P - listare pe imprimantă Windows pe pagină portret, scalat WIS-P-A4 - similar pe A4, dar indiferent de lățimea imprimabilă tipărește 80/96/133/160 caractere pe rând. WIS-L - listare pe imprimantă Windows pe pagină peisaj, scalat WIS-L-A4 - similar pe A4, dar indiferent de lățimea imprimabilă tipărește 110/132/183/220 caractere pe rând. WIS-L-L1/1- listarea unei pagini de Listing 1/1 pe imprimantă Windows pe hârtie A4 peisaj în mod scalat. Indiferent de lățimea imprimabilă tipărește 136/163/226/272 caractere pe rând. WIN-P - listare pe imprimantă Windows pe pagină portret, nescalat WIN-P-78 - similar, dacă imprimanta poate imprima doar 78 caractere/linie WIN-L - listare pe imprimantă Windows pe pagină peisaj, nescalat Observații: - la tipurile de imprimante WIS se utilizeaza modul de imprimare "scalat" care îseamnă că, pentru o vizibilitate mai bună, în plan vertical fonturile sunt "întinse", păstrând distanța dintre linii de 6lpi sau 8lpi. - în plus, la imprimanta WIS-P-A4, pentru ca listele de lățime standard să încapă pe orizontală, indiferent de lățimea imriprimabilă a hârtiei (de ex. și pe A4 noWide), lățimea caracterelor (pasul orizontal) este ajustată în funcție de lățimea imprimabilă a hârtiei. Astfel nu se mai respectă pasurile standard de 10, 12, 17, 20 cpi, ci se listează 80, 133, 183, 220 caractere. - la tip imprimantă WIS-L-A4 se listează 110, 132, 183, 220 caractere. - la tip imprimantă WIS-L-L1/1 se listează 136, 163, 226, 272 caractere. După instalarea pachetului fișierele prts.dbf,.dbt se găsesc în catalogul TMP\TMP_CAT Descrierile nu conțin numele imprimantei și vor lista pe imprimanta implicită. Fiecare tip de imprimantă are cel puțin două fonturi instalate: 1. Courier New, font fix (neproporțional) pentru liste, tabele. 2. Times New Roman, font variabil (proporțional) pentru alte texte.Implementare
În continuare prezentăm modalități de implementare ale utilitarului. Pentru detalii și pentru situații mai complexe studiați capitolul C. Imprimare în regim spooler din programele HAMOR Soft Pentru imprimare în regim spooler sunt necesare următoarele: 1. Existența unui catalog spooler, de regula SPOOL 2. Fișierul "prn" direcționat în acest catalog: SPOOL\hamor.lst 3. Lansarea automată a programului hWTools în regim de spooler care de regulă este asigurat în hMENU.bat 4. În Tipuri de imprimante: imprimante generice actualizate: WIN..., WIS... 5. Alegerea, definirea, verificarea imprimantelor: 5.1. Stabilirea imprimantelor pe care se va tipări. 5.2. Modul de tipărire pentru fiecare imprimantă: - DOS: ESC/P, PCL sau - Windows: WIN, WIS. De regulă pe imprimantele care suportă ESC/P sau PCL se poate tipări și în mod Windows. 5.3. Identificarea imprimantei: - DOS: port: LPT1:,..., UNC: \\computer\printer - WIN, WIS: imprimanta implicită din Windows sau nume imprimantă 5.4. În cazul imprimării în mod Windows, setarea corespunzătoare a diverului: hârtie A4, calitatea imprimării, față/dos (duplex), culoare. Pentru o imprimantă se pot instala mai multe drivere, cu diverse denumiri. Aceste drivere se pot seta în diverse moduri astfel încât să existe un driver pentru fiecare mod de imprimare. 5.5. Definirea unor imprimante fizice: Tipurile de imprimante furnizate sunt descrieri de imprimante generice. Acestea se pot utiliza tipărirea pe imprimate implicite: - în cazul DOS pentru imprimanta de pe portul LPT1, iar - în cazul Windows pentru imprimanta implicită (default). În celelalte cazuri trebuie definită o imprimantă fizică prin copierea descrierilor generice și trebuie completată cel puțin cu informații de identificare a imprimantei. Pentru modul de tipărire portret și peisaj sunt necesare descrieri distincte. 5.6. Studierea capacității imprimantelor: Lansați > hWTools /F TMP Programul afișează imprimantele accesibile. Selectați imprimanta pe care veți tipări. Programul crează în TMP patru fișiere de test. Listați cel putin fișierul : > hWTools TMP\NrImprimanta.PF Verificați dacă: - lista este bine așezată pe pagină, - există fontul Courier New, - pe A4 poate imprima 80 caractere/linie la 10 cpi. 5.7. Testarea funcționării întregului sistem: hUTIL/Utilitare/Test lista... În cazul în care ați instalat un pachet nou trebuie executat doar pct.5. Dacă ați instalat un mediu HAMOR Soft, copiați bazele de date în noul mediu și executați upgraderea lor pentru noul mediu. În acest caz verificați și punctele 1-4. Vezi și: Utilizare ca spooler local pentru tipărirea listelor Utilizare ca spooler local și tipărire alternativ pe mai multe imprimante Utilizare ca spooler de rețea pentru tipărirea listelor Imprimare paralelă Pentru imprimare paralelă sunt necesare următoarele: 1. Existența unui catalog spooler, de regula SPOOL 2. Definirea catalogului spooler "scat" către acest catalog 3. Procedura "gcmd" PRINTA 4. Pentru programele mai vechi: PRINT.BAT 5. Lansarea automată a programului hWTools în regim de spooler care de regulă este asigurat în hMENU.bat Vezi și: Utilizare hWTools la imprimare paralelă Lansarea unor programe cu hWTools Pentru executarea unor programe cu hWTools sunt necesare următoarele: 1. Existența unui catalog spooler, de regula SPOOL 2. Definirea catalogului spooler "scat" către acest catalog 3. Definirea catalogului de programe "spro" în care sunt programele care sunt lansate prin hWTools. Definirea acestui catalog este necesară atunci când programele nu sunt în rădăcină sau în %path%. 4. Procedura de generare a comenzii hWTools 5. Lansarea automată a programului hWTools în regim de spooler care de regulă este asigurat în hMENU.bat Observație: "scat" și "spro" sunt recunoscute numai de executabilele create începând cu 2009. Pentru programe mai vechi utilizați cataloage dedicate. Vezi și: Utilizare ca spooler local pentru executarea unor acțiuni Utilizare ca spooler de rețea pentru executarea unor acțiuni Lansare hPRINT în cazul LINUX_TS Utilizare în cazul remote desktop Folosirea unei case de marcat de la două calculatoareB. DESCRIERE LIMBAJ DE COMANDĂ hWTools
Secvențele Esc specifice hWTools
Secvențele Esc determină modul de tipărire pe imprimantă. Aceste secvențe trebuie introduse în Tipuri de imprimante, comenzi care la tipărire vor fi inserate în fișierul text creat, în continuare transmis ca parametru utilitarului sau depus în catalogul spooler. La tiparirea efectivă secvențele vor fi interpretate de către hWTools și se execută comenzile corespunzătoare. 1.Varianta DOS: Esc,D,O,S - identificare mod imprimare Esc,d,...,00 - destinație imprimare -După aceste secvențe urmează secvențele specifice imprimantei (Esc/P, PCL etc.); -Dacă secvența Esc,d,...,00 lipsește, se consideră imprimanta LPT1:; -Dacă secvența Esc,d,...,00 este prezentă, trebuie să fie precedată obligatoriu de Esc,D,O,S -destinația imprimării poate fi: pentru imprimante locale: LPT1:, LPT2:, ... (terminat cu :) sau pentru imprimante de rețea: \\server\printer (adica UNC). -la imprimante de rețea nu trebuie setat Capture Printer Port. Începând hUTIL V 2.05 secvențele Esc,D,O,S și Esc,d,... sunt interpretate de hUTIL. Tipul imprimantei (DOS în cazul de față) se indică în câmpul impr. și portul sau numele UNC în câmpul Port/UNC, caracterele Esc și Esc,d din cele două secvențe sunt gestionate automat de hUTIL. Aceste câmpuri sunt prezente pe fereastra de editare din Tipuri de imprimante. 2.Varianta WINDOWS: Esc,W,I,N - mod imprimare WIndows Nescalat (fără scalare) Esc,W,I,S - mod imprimare WIndows cu Scalare pe verticală Esc,p,...,00 - nume imprimantă Esc,r,...,00 - tip hârtie: A4, A3, LETTER, etc. Pentru tipurile de hârtie există nume simbolice. De obicei numele simbolic este recunoscut de HWTools. Tipurile de hârtie din Windows sunt identificate printr-un numar. Ex. pentru hârtia A4 corespunde numarul 9. Dacă există tipuri speciale de hârtie, a căror nume nu este recunoscut de hWTools, în secvența Esc,r poate fi trecut numarul prin care este identificat tipul de hârtie în Windows. Are efect numai dacă se află înaintea primului caracter imprimabil, adică înainte să înceapă jobul de imprimare. Esc,m,T,nnn - margine sus = "nnn" sutimi de inch. Valoarea implicită este 0. Pentru compatibilitate cu listele DOS de obicei trebuie utilizat pe matriciale 033, pe deskjet/laser 020. Esc,m,L,nnn - margine stângă = "nnn" sutimi de inch. Valoare implicită este 0. Despre margini... Esc,o,P - orientare: portret (implicit) L - peisaj Esc,t,F - pitch:fix (caractere neproporționale) utilizați la listare tabele (liste) V - variabil (caractere proporționale) utilizați la documente hMISS care nu conțin tabele D - default Esc,f,...,00 - nume font (implicit:Courier New) Esc,h,nnn - densitate pe verticală: nnn zecimi de linii pe inch De ex: 6 lpi=060, 8lpi=080 Esc,w,nnn - densitate pe orizontală: nnn zecimi de caractere pe inch De ex: 10 cpi=100, 12 cpi=120, 17 cpi=170, 20 cpi= 200 Esc,c,N - culoare:negru (culoarea implicită) R - roșu (Red) G - verde (Green) B - albastru (Blue) Y - galben (Yellow) M - maro (Maron) Esc,b - aldine început/sfârșit Esc,i - cursiv început/sfârșit Esc,u - subliniere început/sfârșit Esc, g, Cnnnn, Lnnnn, FfileName, 00 Esc, g, Wnnnn, Hnnnn, Ffilename, 00 - inserare imagine grafică, de tipul .bmp, .jpg sau .jpeg. Cnnnn - lățimea imaginii în zecimi de coloane la cpi curent. Dacă este absent sau zero și L este definit, lățimea imaginii va fi proporțională cu înălțimea dată. Se poate folosi și în combinație cu H. Dacă cpi curent încă nu este definit, se va folosi cpi implicit din program (de regulă 12cpi). Ex: C0120 inseamnă că, imaginea se va imprima pe o lătime de 12 caractere la cpi curent. Lnnnn - înălțimea imaginii în zecimi de linii la lpi curent. Dacă este absent sau zero și C este definit, înălțimea imaginii va fi proportională cu lățimea dată. Se poate folosi și în combinație cu W. Dacă lpi curent încă nu este definit, se va folosi lpi implicit din program (de regulă 6lpi). Ex: L0060 inseamnă că imaginea se va imprima pe o înălțime de 6 linii la lpi curent. Dacă atât C cât și L sunt absente sau au valoarea zero, secvența va fi ignorată și nu se va tipări imaginea. Dacă atât C cât și L sunt prezente, atunci imaginea se dimensionează neproporțional, în așa fel încât să umple dreptunghiul C x L. Wnnnn - lățimea imaginii în sutimi de inch. Dacă este absent sau zero și înălțimea H este definită, lățimea imaginii va fi proporțională cu înălțimea dată. Se poate folosi și în combinație cu L. Ex: W0120 înseamnă că imaginea se va imprima pe o lățime de 1.20 inch. Hnnnn - înălțimea imaginii în sutimi de inch. Dacă este absent sau zero si lățimea W este definită, înălțimea imaginii va fi proporțională cu lățimea dată. Se poate folosi și în combinație cu C. Ex: H0051 înseamnă că imaginea se va imprima pe o înălțime de 0.51 inch. Daca atât W cât și H sunt absente sau au valoarea zero, secvența va fi ignorată și nu se va tipări imaginea. Dacă atât W cât și H sunt prezente, atunci imaginea se dimensionează neproporțional, în asa fel încît să umple dreptunghiul W x H. F...,00- numele fișierului care conține imaginea. Se indică cu cale absolută sau relativă la catalogul curent din care a fost lansat hWTools. Secvența se termină cu 00 sau cu următoarea secvență Esc. Trebuie să fie ultimul parametru, altfel ceilalți parametri vor fi ignorați. De regulă imaginile vor fi în subcatalogul IMG din baza de date. de exemplu, dintr-o aplicație hMET, calea absolută la fișierul de imagine se construiește astfel: dacă aplicația are catalog img definit: CHR(27)+"gL0040F"+ h_TruePath(h_AddPath("logo.bmp",h_FilePathes[fil_img]))+ CHR(00) dacă aplicația nu are catalog img definit: CHR(27)+"gL0040F"+ h_TruePath(h_AddPath("IMG\logo.bmp",h_FilePathes[fil_file]))+ CHR(00) - Colțul stânga sus al imaginii este dat de poziția caracterului curent. Dacă fișierul nu există, nu se poate deschide sau nu este un fișier de imagine corespunzător, se ignoră imprimarea imaginii. Parametrii trebuie folosiți astfel: C împreună L sau H împreună cu W, iar lungimea lor (daca există) va trebui sa aibă 4 cifre, altfel se citește integral secvența Esc, dar se ignoră imprimarea imaginii. - Exemple: Secvența: EscgW0124H0000Fc:\poza.bmp00 va produce imprimarea imaginii c:\poza.bmp, cu lățimea de 1,24 inch, înălțimea fiind proporțională cu originalul. Secvența: EscgL0050C0160Fpoza.bmp00 va produce imprimarea imaginii poza.bmp (care se află în același catalog cu hWTools) iar imaginea se dimensionează neproporțional, în așa fel încât să încapă într-un dreptunghi cu lățimea de 16 caractere și înălțimea de 5 linii. Secvența: EscgW0050H200FF:\imagine.bmp00 va produce imprimarea imaginii F:\imagine.bmp, neproporțional într-un dreptunghi cu dimensiunile: lățime=0,5 inch și înălțime=2 inch. - Exemple de secvențe eronate: Secvența: nu va produce imprimarea imaginii F:\imagine.bmp, pentru că parametrii care se află după numele fișierului sunt ignorați, în acest caz aceștia având valorile implicite 0. Atenție! Textul care se află după caracterul nul de la sfârșitul fișierului ("W0050H200") va fi imprimat ! EscgL001C0110Fpoza.bmp00 - L este compus din 3 cifre EscgLa001C0016Fpoza.bmp00 - L este nu este compus din cifre EscgL0013C0012Fpoza.bmp - lipsește caracterul nul de la sfârșit EscgL0001W0012Fpoza.bmp00 - parametri incompatibili, L=linii si W=inch EscgFimagine.bmp - lipseste atât lățimea cât și înălțimea imaginii EscL0000C0000Fpoza.bmp00 - atât lățimea cât și înălțimea au valoarea 0 EscgFpoza.bmp00W0050H0020 - dimesiunile nu sunt în poziția corectă Cum putem măsura dimensiunile unei imagini sub Windows XP ? Pe imaginea dată, click dreapta, Properties, click pe tab-ul "Summary". Aici vom găsi o serie de date despre imagine, cum ar fi: - Width: lățimea in pixeli - Height: înălțimea în pixeli - Horizontal resolution: rezoluție pe orizontală - Vertical resolution: rezoluție pe verticală Să calculăm de exemplu înălțimea și lățimea unei imagini care are următoarele caracteristici: - width: 100 pixeli - height: 200 pixeli - horizontal resolution: 400 dpi ( pixeli per inch ) - vertical rezolution: 400 dpi ( pixeli per inch ) Fiind dat că într-un inch avem 400 pixeli atât pe orizontală cât și pe verticală, calculul va fi foarte simplu: lățimea în pixeli L = -----------------------, adică: 100 / 400 rezoluția pe orizontală rezultă ca lățimea imaginii este 0.25 inch. Cunoscând raportul mm/inch = 25.4, putem calcula dimensiunea și în mm: L = 0,25[inch] * 25.4[mm/inch] rezultă că lățimea imaginii este 6.35 mm Analog calculăm înălțimea imaginii: H = 400 / 200 => 0.5 inch, adică H = 0.5 * 25.4 => 12.7 mm Bineînțeles programul hWTools poate "întinde" sau "comprima" imaginea, atât pe orizontală cât și pe verticală așa cum este descris mai sus. Esc,s,S,nnn - grosimea liniei simple a caracterelor semigrafice în miimi de inch. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Valoarea implicită: 001. De ex: S015 înseamnă că grosimea liniei simple a caracterelor semigrafice va fi de 0,015 inch. Dacă parametrul nnn este 0, atunci grosimea liniei simple va fi egală cu 1 pixel, deci întotdeauna există o valoare minimă. Esc,s,D,nnn - grosimea liniei duble a caracterelor semigrafice în miimi de inch. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Valoarea implicită: 015. De ex: D030 înseamnă că grosimea liniei duble a caracterelor semigrafice va fi de 0,030 inch. Dacă parametrul nnn este 0, atunci grosimea liniei duble va fi egală cu 1 pixel, deci întotdeauna există o valoare minimă. Esc,s,L,nnn - grosimea liniei figurilor geometrice în miimi de inch. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Valoarea implicită: 001. Dacă parametrul nnn este 0, atunci grosimea liniei va fi egală cu 1 pixel, deci întotdeauna există o valoare minimă. Esc,v,C,+nnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat relativ înspre dreapta cu nnn zecimi de caractere, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,C,-nnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat relativ înspre stânga cu nnn zecimi de caractere, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,C,nnnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat la valoarea absolută nnnn zecimi de caractere, față de marginea stângă. Valoarea nnnn trebuie să fie reprezentată pe patru cifre. Lățimea unui caracter este dat de cpi curent. Dacă cpi curent încă nu este definit, se va folosi cpi implicit din program (de regulă 12cpi). Esc,v,L,+nnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat relativ în jos cu nnn zecimi de caractere, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,L,-nnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat relativ în sus cu nnn zecimi de caractere, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,L,nnnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat absolut la nnnn zecimi de caractere, față de marginea sus. Valoarea nnnn trebuie să fie reprezentată pe patru cifre. Înălțimea unui caracter este dat de lpi curent. Dacă lpi curent încă nu este definit, se va folosi lpi implicit din program (de regulă 6lpi). Esc,v,W,+nnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat relativ înspre dreapta cu nnn sutimi de inch, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,W,-nnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat relativ înspre stânga cu nnn sutimi de inch, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,W,nnnn - mutarea capului imprimantei pe orizontala. Acesta va fi mutat absolut la nnnn sutimi de inch, față de marginea stângă. Valoarea nnnn trebuie să fie reprezentată pe patru cifre. Esc,v,H,+nnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat relativ în jos cu nnn sutimi de inch, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,H,-nnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat relativ în sus cu nnn sutimi de inch, față de poziția curentă. Valoarea nnn trebuie să fie reprezentată pe trei cifre. Esc,v,H,nnnn - mutarea capului imprimantei pe verticală. Acesta va fi mutat absolut la nnnn sutimi de inch, față de marginea sus. Valoarea nnnn trebuie să fie reprezentată pe patru cifre. Se pot face și combinații între parametrii W, H, C, L. De exemplu: Esc,v,W+200,L0120 înseamnă că cursorul va fi mutat pe verticală în punctulRezumat secvențe Esc
| Secvența Esc | Descriere | DOS | WIN | WIS |
|---|---|---|---|---|
| Esc,D,O,S | identificare mod imprimare, mod DOS, dacă absent se consideră LPT1. | x | - | - |
| Esc,d,...,00 | destinație imprimare pentru imprimante locale: LPT1:, LPT2:, ... (terminat cu :), pentru imprimante de rețea: //server/printer (adică UNC) Implicit: LPT1: | x | - | - |
| Esc,W,I,N | mod imprimare WIndows Nescalat (fără scalare) | - | x | - |
| Esc,W,I,S | mod imprimare WIndows cu Scalare pe verticală | - | - | x |
| Esc,a,... | Cnnnn-numărul coloanelor/caracterelor pe rand în zecimi de caractere, Lnnnn-numărul liniilor pe pagină în zecimi de linii | - | - | la început |
| Esc,b | aldine început/sfârșit | - | x | x |
| Esc,c,... | culoare: N-negru (culoarea implicită), alte valori:R,G,B,Y,M | - | x | - |
| Esc,d,L,... | desenare linie de grosime Esc,sL: Cnnnn,Lnnnn - punctul final este la distanța relativă C,L zecimi de caractere față de punctul de start Wnnnn,Hnnnn - punctul final este la distanța relativă W,H sutimi de inchi față de punctul de start | - | x | x |
| Esc,d,R,... | desenare dreptunghi cu linie de grosime Esc,sL: Cnnnn,Lnnnn - colțul dreapta-jos este la distanța relativă C,L zecimi de caractere față de punctul de start Wnnnn,Hnnnn - colțul dreapta-jos este la distanța relativă W,H sutimi de inchi față de punctul de start | - | x | x |
| Esc,d,E,... | desenare elipsă cu linie de grosime Esc,sL: Cnnnn,Lnnnn -colțul dreapta-jos este la distanța relativă C,L zecimi de caractere față de punctul de start. Dacă C=L, se desenează cerc. Wnnnn,Hnnnn -colțul dreapta-jos este la distanța relativă W,H sutimi de inchi față de punctul de start. Dacă W=H, se desenează cerc. | - | x | x |
| Esc,f,...,00 | nume font, implicit:Courier New | - | x | x |
| Esc,g,...,00 | tipărire imagine, începând din poziția curentă. Cnnnn,Lnnnn,Ffilename - Cnnnn -lățime imagine în zecimi de caractere la cpi curent, - Lnnnn -înălțime imagine în zecimi de linii la lpi curent, Wnnnn,Hnnnn,Ffilename - Wnnnn -lățime imagine în sutimi de inchi, - Hnnnn -înălțime imagine în sutimi de inchi | - | x | - |
| Esc,h,nnn | densitate pe verticală: nnn zecimi de linii pe inch, implicit: 060 | - | x | la început |
| Esc,i | cursiv început/sfârșit | - | x | x |
| Esc,k,... | modul de interpretare/traducere a caracterelor cu cod 127-255: D,8,5,2 -DOS code page 852, imprimă semigrafice fără cele simple-duble și caractere naționale RO și HU, D,4,3,7 -DOS code page 437, imprimă semigrafice inclusiv cele simple-duble (este valoarea implicită), N-imprimă fără conversie, conform fontului curent. | - | x | x |
| Esc,m,... | Tnnn-margine sus în sutimi de inch, implicit: 000 Lnnn-margine stângă în sutimi de inch, implicit: 000 | - | x | la început |
| Esc,o,... | orientare: P-portret (implicit), L-peisaj | - | x | x |
| Esc,p,...,00 | nume imprimantă, dacă este absent se consideră imprimanta implicită din Windows | - | x | x |
| Esc,r,...,00 | tip hârtie: A4, A3, LETTER, etc., implicit:hârtia setată în driver | - | x | x |
| Esc,s,... | Lnnn-grosimea liniei figurilor geometrice în miimi de inch, implicit: 001, Snnn-grosime linie simplă la semigrafice în miimi de inch, implicit: 001, Dnnn-grosime linie dublă la semigrafice în miimi de inch, implicit: 015 | - | x | x |
| Esc,t,... | pitch:F-fix, V-variabil, D-default (implicit) | - | x | x |
| Esc,u | subliniere început/sfârșit | - | x | x |
| Esc,v,... | Cnnnn, C+nnn, C-nnn -poziționare pe orizontală în zecimi de caractere, Lnnnn, L+nnn, L-nnn -poziționare pe verticală în zecimi de linii, nnnn-poziționare absolută față de margine, +nnn,-nnn-poziționare relativă față de poziția curentă | - | x | - |
| Esc,w,nnn | densitate pe orizontală: nnn zecimi de caractere pe inch, implicit 120 | - | x | la început |
| Esc,x,C | se imprimă un șablon numerotat în linii și coloane. | - | x | x |
| Esc,x,I | se imprimă un șablon cu densitatea de 1 inch, atât pe verticală, cât și pe orizontală. | - | x | - |
| Esc,x,R | se imprimă un șablon, constând din câte un dreptunghi pe locul fiecărui caracter | - | x | x |
Comenzi hWTools
Comenzile hWTools servesc la crearea fișierelor de comenzi, care au ca scop lansarea unor acțiuni Windows prin intermediul utilitarului. Sintaxa generală a fișierului de comenzi creat pentru hWTools este: [RUN] MODE= /MIN - lansare minimizată (task bar, sys tray) sau /MAX - lansare în fereastră DIRECTORY= indică catalogul curent la lansare EXE= exe sau fișier cu o extensie care în Windows este atașată la un program (doc, xls, htm, txt) PARAMETERS= daca exe, atunci parametri exe SLEEP= reprezintă un număr de secunde de așteptare după lansarea comenzii. Singura comandă obligatorie dintr-o secvență [RUN] este EXE=. Ordinea comenzilor poate fi oarecare. Mai întâi se citesc toate comenzile din secvența [RUN], după care se lansează acțiunea descrisă de comenzile transmise. Secvențele de comenzi pot să contină și linii de comentar. Liniile de comentar încep cu "//". De asemenea între liniile de comandă pot exista și linii vide. Un fișier de comandă poate să conțină un număr oarecare de segmente [RUN], fiecare reprezentând o acțiune de executat. Segmentul [EXIT] termină rularea programului. [EXIT] poate fi precedat de un număr oarecare de segmente [RUN]. Exemple: Lansare hOP: [RUN] // Lanseaza utilitarul hOP MODE=/MIN DIRECTORY=C:\HAMOR EXE=hOP.exe PARAMETERS=TMP\op.txt Lansare hMail: [RUN] // Lanseaza utilitarul hMail MODE=/MIN DIRECTORY=C:\HAMOR EXE=hMail.exe PARAMETERS=TMP\mail.txt Lansare htm: [RUN] // Lansarea unui fisier .htm MODE=/MAX DIRECTORY=C:\HAMOR\DOC EXE=hsalar.htm PARAMETERS= Lansare document word: [RUN] // Lansarea document word MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=abc.doc PARAMETERS= Lansare document excel: [RUN] // Lansare document excel MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=abc.xls PARAMETERS= Lansare txt: [RUN] // Lansare txt MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=abc.txt PARAMETERS= Lansare PDF: [RUN] // Lansare PDF MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=abc.pdf PARAMETERS= Lansare bat (ex. hRename.bat) [RUN] // Redenumire fisiere MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=C:\HAMOR\hRename.bat PARAMETERS=abc.txt abc_123456.txt abc_123456.txt Lansare program DOS: [RUN] // Lansare hUTIL pentru baza de date U1_COP DIRECTORY=C:\HAMOR EXE=hUTIL.exe PARAMETERS=U1_COP Lansare comanda si asteptare: [RUN] // Exemplu lansare fisier .PDF si asteplate 5 secunde // pentru lansare Acrobat reader. MODE=/MAX DIRECTORY=C:\HAMOR\TMP EXE=abc.pdf PARAMETERS= SLEEP=5 Ieșire prin comandă din hWTools // Iesire comandata din hWTools [EXIT] Lansare program DOS și ieșire din utilitar: // Lansarea unui program extern si // iesire din utilitar [RUN] DIRECTORY=C:\HAMOR EXE=hUTIL.exe PARAMETERS=U1_COP [EXIT]C. MODURI DE UTILIZARE
hWTools este utilizat într-una din modurile de mai jos: - listarea imprimantelor și a fonturilor, tipărirea paginilor de test pe una dintre imprimantele disponibile în vederea citirii capabilității imprimantei, - mod linie de comandă pentru tipărirea a unui fișier pe imprimantă, - mod spooler local sau de rețea pentru: - tipărirea pe imprimantă a unei liste lansată dintr-un program HAMOR Soft, - executarea unei acțiuni în Windows, inițiată de un program HAMOR Soft, La apelarea fără parametru a utilitarului > hWTools utilitarul afișează o ferestră de ajutor pe care sunt înșirate modurile în care poate fi lansat:

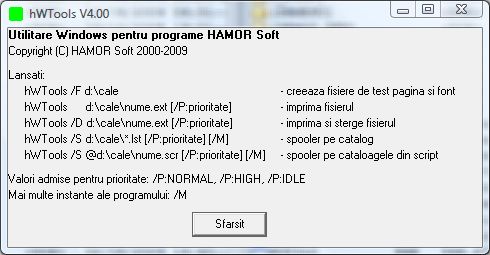

Fig. 1.
În mod prestabilit hWTools poate fi lansat într-o singură instanță pe un
calculator. Dacă din anumite motive se dorește lansarea mai multor instanțe
ale utilitarului pe același calculator (de exemplu se dorește urmărirea mai
multor cataloage spooler), acest lucru trebuie specificat explicit prin
transmiterea parametrului /M în linia de comandă. După ce a fost lansat
utilitarul în regim de "singură instanță", cu parametrul /M se admite lansarea
unei instanțe noi. Este recomandabil ca cele doua instanțe lansate să fie
direcționate către cataloage spooler diferite.
Listarea imprimantelor și a fonturilor
Pentru a seta corect secvențele Esc din Tipuri de imprimante este necesară crearea și eventual imprimarea unor pagini de test. Lansați: c:\HAMOR\> hWTools /F TMP Selectați dintre imprimantele vizibile (accesibile) imprimanta pentru care doriți să creați fișiere conținând pagina(pagini) de test:

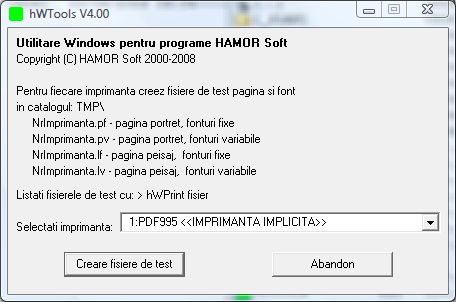

Fig. 2.
Se vor crea fișierele:
c:\HAMOR\TMP\NrImprimanta.PF - pagină portret, fonturi fixe
NrImprimanta.PV - pagină portret, fonturi variabile
NrImprimanta.LF - pagină peisaj, fonturi fixe
NrImprimanta.LV - pagină peisaj, fonturi variabile
Listați fișierul/fișierele care prezintă interes cu >hWTools nume_fisier
Analizați rezultatul și îmbunătățiți descrierea din Tipuri de imprimante
pentru imprimanta respectivă. La ce să fiți atenți ?
- margine sus: comparați marginea de sus a acestei liste cu marginea
unei liste DOS (de obicei este mai mare) și vedeți cât este diferența
în sutimi de inchi. Înscrieți această diferență la Esc,m,T,nnn
- margine stângă: comparați marginea stângă a acestei liste cu marginea
unei liste DOS și vedeți cât este diferența în sutimi de inch.
Înscrieți această diferență la Esc,m,L,nnn
- fonturi: alegeți un font care se vede bine și la 20 cpi
În general, fonturile la 20 cpi nu sunt suficient de înalte.
Dacă doriți caractere mai înalte, utilizați modul de imprimare WIS.
Modul linie de comandă
În acest mod puteți lansa programul pentru a imprima un singur fișier, sau pentru a executa comenzile dintr-un fișier de comandă. > hWTools d:\catalog\fisier.ext Pentru a șterge fișierul după imprimare utilizați /D: > hWTools /D d:\catalog\fisier.ext Pentru a declanșa imprimarea unei liste dedicate cu cheie rapidă procedați astfel: - În hUTIL/Catalogul fișierelor modificați calea la "prn" din LPT1 în c:\HAMOR\TMP\hamor.lst - Creați un shortcut pentru imprimarea listei cu opțiunea ștergere și cu cheia rapidă: Ctrl+Alt+P

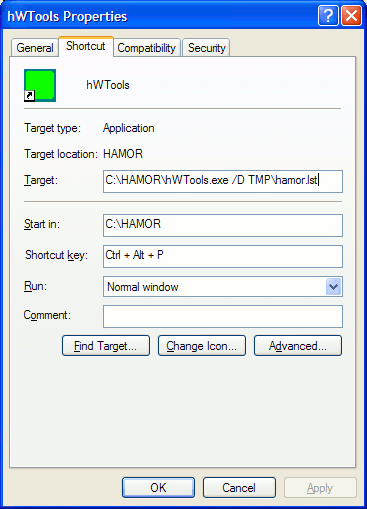

Fig. 3.
- Lansați listare pe IMPRIMANTA din programul HAMOR și după ce se termină,
tastați Ctrl+Alt+P pentru a declanșa imprimarea și pe urmă ștergerea
listei.
- Lansați următoarea listare numai după ce imprimarea precedentei liste s-a
terminat.
Utilizare hWTools la imprimare paralelă
Dacă listați pe DISC, ulterior cu <F8> / Utilitare / Lansare imprimare puteți lansa imprimarea fișierul selectat. Dacă hWtools este lansat în regim de spooler (cazul general), imprimarea este realizată prin spooler astfel: - în programele care suportă catalogul spooler "scat" și care suportă și "gcmd", se definește "scat" și procedura gcmd: PRINTA. Procedura PRINTA În acest caz procedura PRINTA copiază fișierul în catalogul "scat" și lista va fi imprimată de hWTools. - în programele mai vechi care nu suportă catalogul spooler "scat", dar care suportă "gcmd", se definește procedura gcmd: PRINTA. În acest caz procedura PRINTA lansează procedura print.bat care copiază fișierul în catalogul spooler și lista va fi imprimantă de hWTools. În acest scop veți avea în catalogul implicit un PRINT.BAT de forma: Procedura PRINT.BAT Dacă este necesar, catalogul SPOOL în care se face copia se poate modifica. - în programele foarte vechi care nu suportă catalogul spooler "scat" și nici "gcmd", programul lansează print.bat ca mai sus. Secvențele Anulare și Lista sunt pentru compatibilitate cu programul PRINT din DOS. Dacă hWtools nu este lansat în regim de spooler, "scat" nu trebuie definit și în acest caz se lansează print.bat în care trebuie activat rândul: hWTools %1Crearea fișierelor pdf din programele HAMOR Soft
Din aplicațiile HAMOR Soft se pot crea liste în format pdf prin intermediul imprimantelor (driverelor) PDF. Imprimantele PDF practic sunt imprimante virtuale, care apar în lista imprimantelor Windows, iar la ieșire produc fișiere în format pdf. Exemple de imprimante PDF pentru Windows: PDFCreator, PDF995. Pachetele de instalare există pe Internet. Instalați imprimanta PDF aleasă. Documentația de instalare, licențele de utilizare sunt specifice pentru fiecare pachet. Instalare PDFCreator Din programul HAMOR Soft listați pe imprimanta PDF în mod WIN sau WIS, iar la ieșire veți obține un fișier în format pdf.Utilizare ca spooler local pentru tipărirea listelor
Creați catalogul pentru listele de tipărit: C:\HAMOR\SPOOL Direcționați listarea pe IMPRIMANTA în loc de LPT1 în spooler. În hUTIL/Catalogul fișierelor modificați calea la "prn" în SPOOL\hamor.lst sau c:\HAMOR\SPOOL\hamor.lst. Lansați: > hWTools.exe /S c:\HAMOR\SPOOL\*.* După lansarea hWTools, un icon verde apare pe bara de taskuri în zona de notificare (în partea dreaptă-jos, zona system tray). Cum funcționează listarea în acest caz ? Faza 1: - listați pe IMPRIMANTA, - programul HAMOR Soft creează lista în spoolerul aplicației (c:\HAMOR\SPOOL), Faza 2: - fișierul creat este observat de hWTools care rulează în background, - fișierul este redenumit în xxxx.tmp, - după care se crează fișierul de listă în spoolerul imprimantei și fișierul xxxx.tmp este șters, - pe timpul prelucrării listei de hWTools iconul de pe TaskBar devine roșu, Faza 3: - driverul tipărește lista din spoolerul imprimantei pe imprimantă. Observații: - hWTools rulează în spate (background), iar programul HAMOR Soft în față (foreground). Dacă observați că hWTools rulează prea încet, lansați-l cu prioritate ridicată: > hWTools.exe /S c:\HAMOR\SPOOL\*.* /P:HIGH Prioritatea implicită este /P:NORMAL. - la lansarea listei alegeți: Tip imprimanta, Tip hartie - nu lansați o nouă listare decât după ce a început tipărirea precedentei - în momentul tipăririi din programul HAMOR Soft, utilitarul hWTools trebuie să fie deja lansat. Lansarea utilitarului poate fi făcut în mai multe moduri: - la începutul lui hmenu.bat cu del c:\HAMOR\SPOOL\exit.cmd >NUL start hWTools.exe /S c:\HAMOR\SPOOL\*.* În acest caz la ieșirea din hmenu.bat se poate comande terminarea utilitarului prin: echo [EXIT] > c:\HAMOR\SPOOL\exit.cmd Această comandă generează fișierul c:\HAMOR\SPOOL\exit.lst, care conține o singură linie: [EXIT] Fișierul este depistat și interpretat de utilitar, care astfel își termină rularea. Nu este însă obligatorie forțarea ieșirii din hWTools. hWTools poate să rămână lansat și după ieșirea din hMENU. Dacă se relanseză hMENU, hWTools va sesiza că există deja o instanță lansată a utilitarului și nu se mai lansează încă o dată, acest lucru fiind afișat pe o fereastră, care după 3 secunde dispare automat. - în StartUp menu - puteți crea un shortcut cu care să-l lansați manual de pe desktop - făcând dublu clic sau clic dreapta pe iconul hWTools și selectând Informatii, apar parametrii cu care a fost lansat utilitarul:

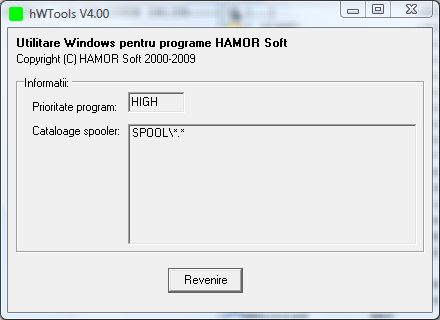

Fig. 4.
- programul hWTools se poate termina și manual făcând dublu clic sau clic
dreapta pe iconul hWTools și alegând Iesire
Utilizare ca spooler local și tipărire alternativ pe mai multe imprimante
Acest mod permite tipărirea alternativ pe toate imprimantele accesibile din Windows. Se lansează hUTIL V 2.05, Fisiere sistem/ Tipuri de imprimante și pentru fiecare imprimantă pe care urmează să se tipărească se creează o descriere: -pentru imprimantele compatibile DOS, se creează o descriere cu secvențe de comandă specifică imprimantei (PCL, Esc/P etc.) -pentru imprimantele Windows se creează o descriere cu secvețe specifice hWTools, pe baza tipurilor de imprimante WIS și WIN existente. Folosiți opțiunea Adaugare/ Copiere pentru crearea definiției pe baza unei imprimante existente, după care executați modificările necesare pentru imprimanta nou definită. Noutatea în hUTIL V 2.05 este că la definirea imrimantei se poate specifica tipul imprimantei, care poate fi DOS, WIS, WIN. Dacă nu se completează tipul, implicit se consideră DOS. Pentru imprimantele DOS se specifică Port/UNC. Exemplu port: PRN, LPT1, LPT2, Exemplu UNC: \\Server-C\Epson Pentru imprimantele Windows se specifică numele imprimantei, așa cum este disponibil în Windows. Exemple: PDFCreator \\Server-C\HP1320

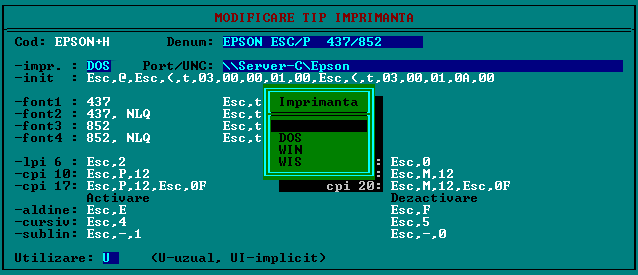

Fig. 5.
hWTools trebuie să fie lansat în regim spooler, conform celor prezentate în
aliniatul precedent.
La tipărire se alege imprimanta dorită. Fișierul generat va conține
secvența pentru identificarea imprimantei și hWTools va putea tipării pe
imprimanta corespunzătoare. La nivel de utilizare procedura va decurge total
transparent, asigurându-se o interfață omogenă pentru toate imprimantele.
